INA 滚子单轨引导系统 RUE55-E-KT-HL
链引导的高窄长系列滑块，油或脂润滑；可提供耐腐蚀设计

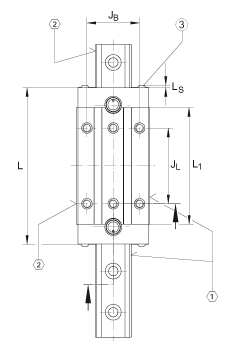

INA 滚子单轨引导系统 RUE55-E-KT-HL, 链引导的高窄长系列滑块，油或脂润滑；可提供耐腐蚀设计

润滑接头位于滑块端盖侧面

润滑连接在上面

端面润滑接头尺寸

根据 DIN 71412-A 标准的润滑嘴 M6

带活接头螺母接头

载荷方向

80 mm

100 mm

210,7 mm

因为上部润滑孔的原因，滑块需要被覆盖的最小长度。

定位面

标记

安装螺钉

A₁

23,5 mm

A₃

18,1 mm

A₄

18,1 mm

a_{L max}

47 mm

a L 和 a R 取决于导轨的长度 l max

a_{L min}

20 mm

a L 和 a R 取决于导轨的长度 l max

a_{R max}

47 mm

a L 和 a R 取决于导轨的长度 l max

a_{R min}

20 mm

a L 和 a R 取决于导轨的长度 l max

53 mm

公差: -0,005 / -0,035

G₂

M12

根据 DIN ISO 4762-12.9的螺钉

最大锁紧力矩 [MA]（Nm）：
M12，M14 = 140

G_S

M4x4

DIN EN ISO 4027

H₁

11 mm

H₄

61,4 mm

H₅

16 mm

45 mm

h₁

22,5 mm

公差: +/-0,5

J_B

75 mm

J_L

95 mm

J_L5

40,6 mm

周围结构上润滑孔的位置。

J_L6

51,9 mm

j_L

60 mm

K₁

M14

根据 DIN ISO 4762-12.9的螺钉

最大锁紧力矩 [MA]（Nm）：
M6 = 17
M8 = 41
M12 = 140
M14 = 220
M16 = 340
M24 = 1100

L₁

165 mm

L_S

2,75 mm

l_max

2520 mm

单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。
根据合同约定，单根导轨最大长度可达到6米。

N₂

6 mm

周边结构润滑孔的最大直径。

N₃

最大螺钉深度 6 mm

N₄

10x1,5

DIN 3771

T₅

15 mm

W₁₀

10 mm

距平面侧的宽度

W₇

7 mm

距平面侧的宽度

W₈

8 mm

距平面侧的宽度

m_W

6,23 kg

滑块的质量

m_S

13,1 kg/m

导轨的质量

138000 N

基本额定动载荷

C₀

325000 N

基本额定静载荷

M_0x

3279 Nm

绕 X 轴的额定静扭矩

M_0y

9447 Nm

绕 Y 轴的额定静扭矩

M_0z

8497 Nm

绕 Z 轴的额定静扭矩
